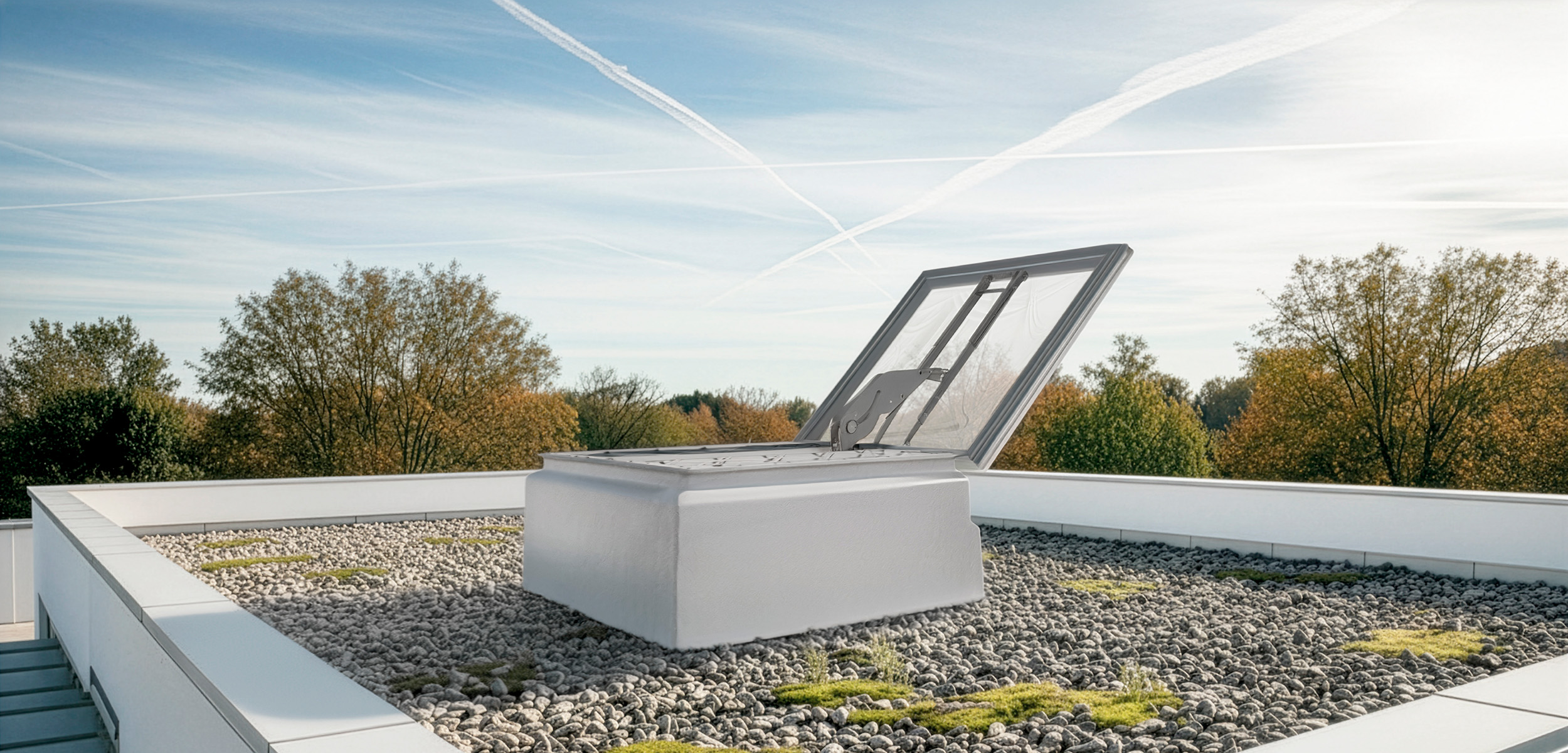

Natürliches Rauch- und Wärmeabzugssystem

Das SDS 3 ist ein geprüftes NRWG-System zur kontrollierten Rauch- und Wärmeableitung gemäss SN EN 12101-2, sowie zur täglichen natürlichen Lüftung

Die robuste Konstruktion und die modulare Steuerungstechnik gewährleisten einen zuverlässigen Betrieb und höchste Systemkompatibilität. Dank der hohen Schneelastaufnahme eignet sich das System besonders für anspruchsvolle Einsatzbereiche und Regionen mit erhöhten statischen Anforderungen.

Zertifiziert nach SN EN 12101-2 - Technische Daten

Antriebseinheit	SDS 3 24V	SDS 3 230V
Nennspannung	24 V DC ±15%	230 V AC ±10%
Nennleistung	2.5 A bis 5 A	140 W / 147 VA
Laufzeit	< 60s	< 60s
Funktionssicherheit	Re = 1000 *	Re = 1000 *
Temp.-Klasse	T(-15)	T(-15)
Windlastklasse	1500 N/m²* / **	1500 N/m²* / **
Schneelastklasse	max. 5500 Pa * / **	max. 5500 Pa * / **
Schutzart	IP 54	IP 54
Anschluss	2,5 m Silikon	2,5 m Silikon
Wartungsintervall	1 x jährlich	1 x jährlich

Spezielle Ausführungen

Für kundenspezifische Dimensionen wenden Sie sich gerne an unser Beratungsteam. Hinsichtlich Ihren Vorstellungen werden wir Sie gerne bei der Realisierung unterstützen.

* nach DIN EN 12101-2
** In Abhängigkeit der Abmessungen der Lichtkuppel und gewählten Optionen
Änderungen proportional bei abweichenden Kuppelgrössen mit geeigneter Kuppel

Adaption

Regensensor

Rauchmelder

Durchsturzgitter

jährliche Wartung

Standardgrössen

quadratisch

KL	80 x 80 cm
KL	90 x 90 cm
KL	100 x 100 cm
KL	105 x 105 cm
KL	120 x 120 cm
KL	130 x 130 cm
KL	150 x 150 cm
KL	160 x 160 cm
KL	180 x 180 cm
KL	200 x 200 cm

rechteckig

KL	80 x 130 cm
KL	100 x 130 cm
KL	80 x 180 cm
KL	80 x 220 cm
KL	80 x 230 cm
KL	80 x 280 cm
KL	100 x 160 cm
KL	100 x 200 cm
KL	100 x 250 cm
KL	105 x 230 cm
KL	130 x 160 cm
KL	130 x 190 cm
KL	130 x 220 cm
KL	130 x 250 cm
KL	130 x 280 cm
KL	160 x 220 cm
KL	160 x 250 cm
KL	160 x 280 cm

Eigenschaften

Mit integriertem mikroprozessorgesteuertem Motor und Synchro-Elektronik BSY+
Lebensdauer geprüft mit mindestens 10 000 Öffnungszyklen für Lüftung und zusätzlich 1000 Öffnungen für Rauchabzug gem. DIN EN 12101-2

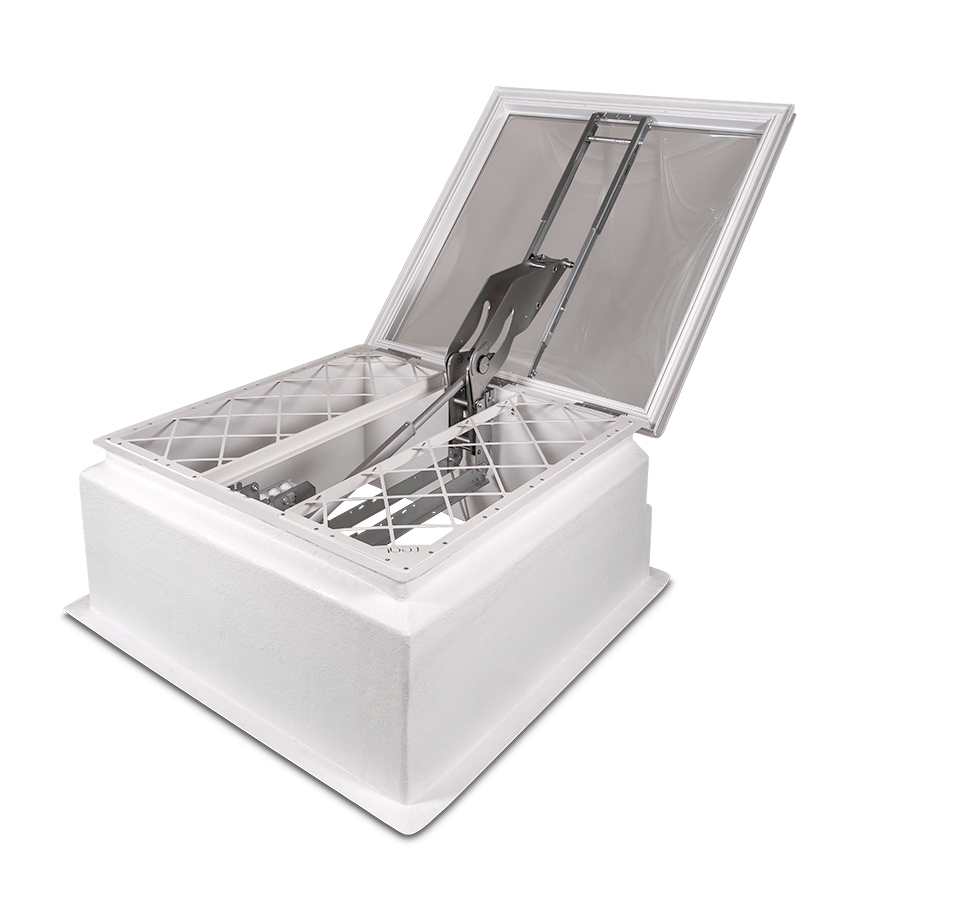

Optimale aerodynamische Werte durch schnelles Öffnen auf 160°
Konstruktiv optimierte Kraftübertragung, daher minimale Belastung des Lüfterrahmens und der Scharniere
Hohe Schutzart der Antriebseinheit, daher auch unter schwierigen Umgebungsbedingungen einsetzbar
Schnelle Montage und einfaches Handling durch werkseitig vormontierte Baugruppe

Ausführungen

Zertifiziert mit Polyesterdeckel

Material	Polyester Dunkelklappe
Isolation	4cm / 8cm
Farbe innen	RAL 9010 weiss
Farbe aussen	ähnlich RAL 7035 grau
Einsatzgebiet	Industrie Bereiche / Kühllager / Kino
Durchbruchsicher	nur mit zusätzlichem Durchsturzgitter

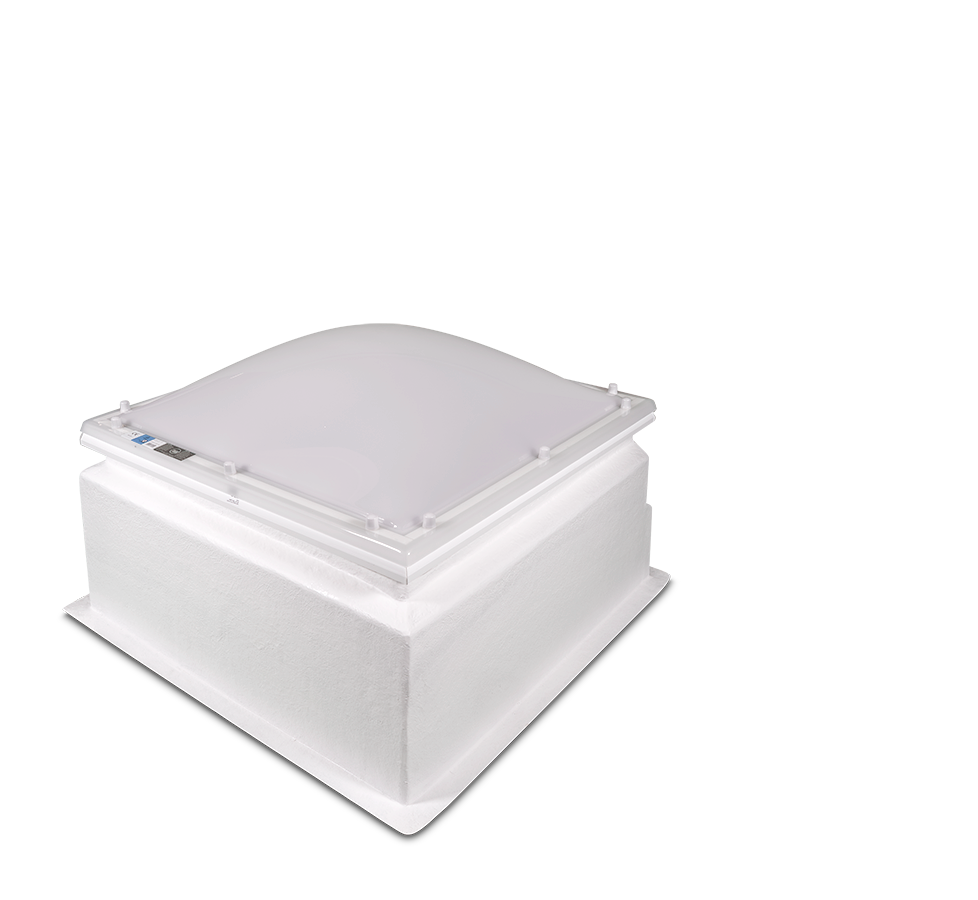

Zertifiziert mit Lichtkuppel

Material	Polycarbonat, Acrylglas, Suncontrol
Anzahl Schalen	3- oder 4-schalig
Farbe	Klar oder opal
Einsatzgebiet	Treppenhaus, Industrie, Verkaufsflächen, Lager
Durchbruchsicher	nur mit zusätzlichem Durchsturzgitter

Downloads

REAL RWA-System zertifiziert 30cm

REAL RWA-System zertifiziert 50cm
