Système naturel d'évacuation des fumées et de la chaleur

Le SDS 3 est un système certifié NRWG destiné à l'évacuation contrôlée de la fumée et de la chaleur conformément à la norme SN EN 12101-2, ainsi qu'à la ventilation naturelle quotidienne.

Sa construction robuste et sa technologie de commande modulaire garantissent un fonctionnement fiable et une compatibilité maximale du système. Grâce à sa grande capacité de résistance à la charge de neige, ce système est particulièrement adapté aux applications exigeantes et aux régions soumises à des exigences statiques élevées.

Certifié selon la norme SN EN 12101-2 - Caractéristiques techniques

Unité d'entraînement	SDS 3 24V	SDS 3 230V
Tension nominale	24 V DC ±15%	230 V AC ±10%
Puissance nominale	2.5 A bis 5 A	140 W / 147 VA
Durée	< 60s	< 60s
Fiabilité fonctionnelle	Re = 1000 *	Re = 1000 *
Classe de température	T(-15)	T(-15)
Classe de résistance au vent	3000 Pa * / **	3000 Pa * / **
Classe de résistance à la charge de neige	max. 5500 Pa * / **	max. 5500 Pa * / **
Indice de protection	IP 54	IP 54
Raccordement	2,5 m Silikon	2,5 m Silikon
Fréquence d'entretien	1 x jährlich	1 x jährlich

Modèles spéciaux

Pour des dimensions sur mesure, n'hésitez pas à contacter notre équipe de conseillers. Nous serons ravis de vous aider à concrétiser vos idées.

* conformément à la norme DIN EN 12101-2
** En fonction des dimensions de la coupole et des options choisies
modifications proportionnelles en cas de tailles de coupole différentes, avec une coupole adaptée

Adaption

Capteur de pluie

Détecteur de fumée

Grille de protection contre les chutes

Entretien annuel

Tailles standard

carré

KL	80 x 80 cm
KL	90 x 90 cm
KL	100 x 100 cm
KL	105 x 105 cm
KL	120 x 120 cm
KL	130 x 130 cm
KL	150 x 150 cm
KL	160 x 160 cm
KL	180 x 180 cm
KL	200 x 200 cm

rectangulaire

KL	80 x 130 cm
KL	100 x 130 cm
KL	80 x 180 cm
KL	80 x 220 cm
KL	80 x 230 cm
KL	80 x 280 cm
KL	100 x 160 cm
KL	100 x 200 cm
KL	100 x 250 cm
KL	105 x 230 cm
KL	130 x 160 cm
KL	130 x 190 cm
KL	130 x 220 cm
KL	130 x 250 cm
KL	130 x 280 cm
KL	160 x 220 cm
KL	160 x 250 cm
KL	160 x 280 cm

Proprietes

Avec moteur intégré commandé par microprocesseur et système de synchronisation électronique BSY+
Durée de vie testée sur un minimum de 10 000 cycles d’ouverture/fermeture pour ventilation et 1000 ouvertures supplémentaires pour désenfumage selon la norme DIN EN 12101-2

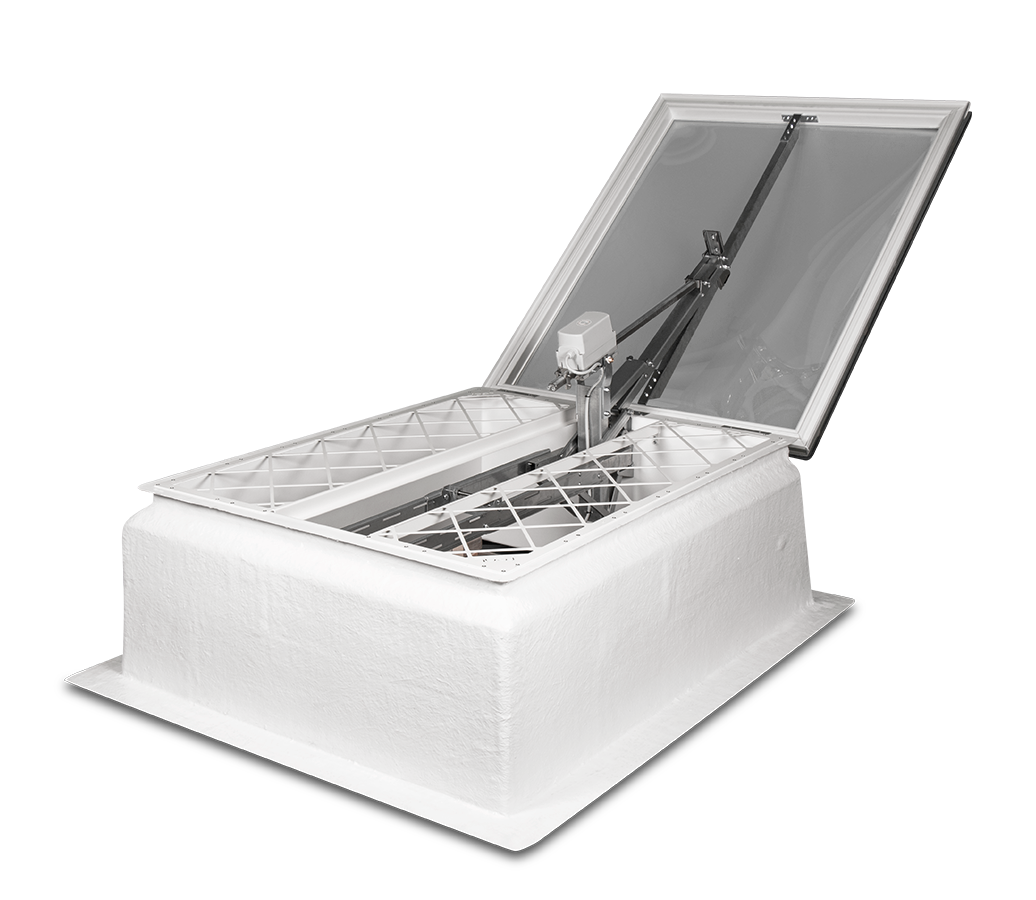

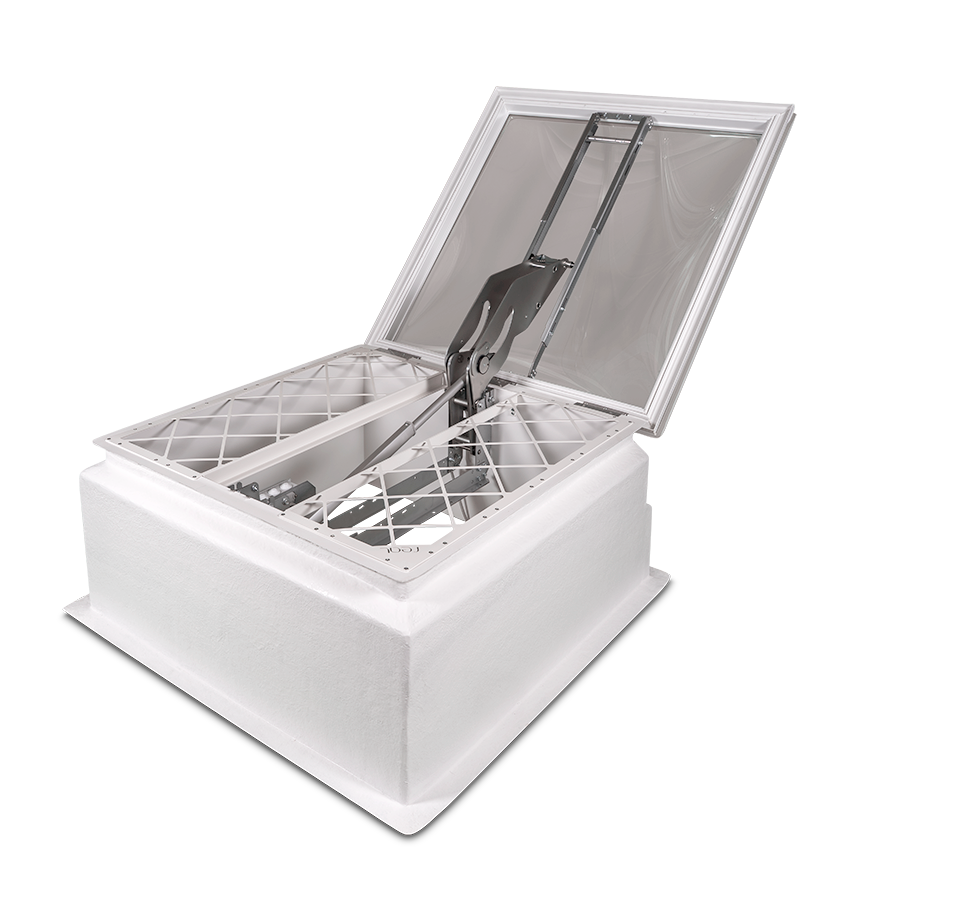

Valeurs aérodynamiques optimales par ouverture rapide à 160°
Transmission de force techniquement optimisée exerçant ainsi une charge minimale sur le cadre de ventilation et la charnière
Unité moteur à protection élevée permettant une utilisation même dans des conditions environnementales difficiles
Montage rapide et manipulation aisée par module prémonté en usine

Versions

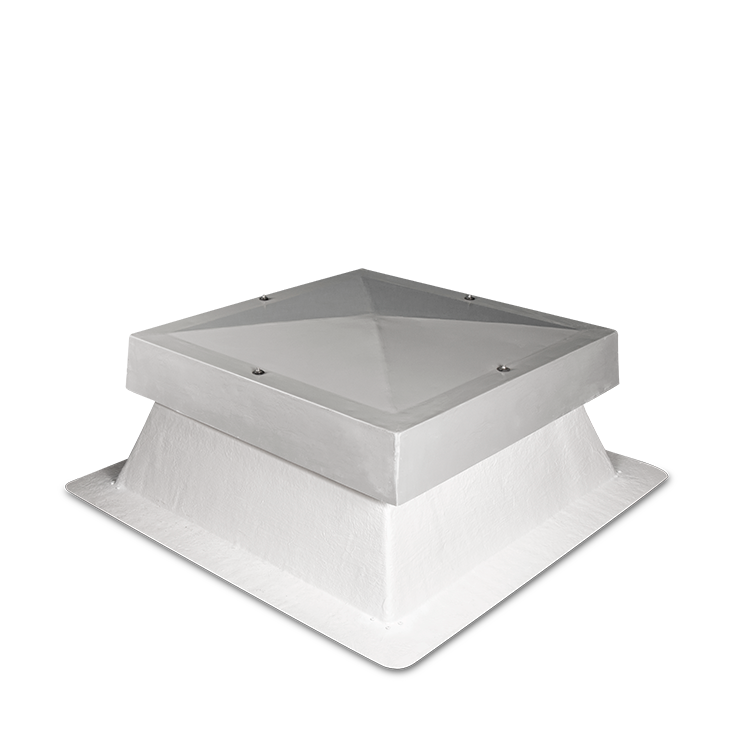

CERTIFIES AVEC COUVERCLE POLYESTER

Matériau	Exutoire opaque en polyester
Isolation	4cm / 8cm
Couleur / intérieur	RAL 9010 blanc
Couleur / extérieur	Similaire RAL 7035 gris
Champ d’application	Domaines de l’industrie / Entrepôts frigorifiques / Cinémas
Résistant à la casse	seulement avec une grille anti-chute complémentaire

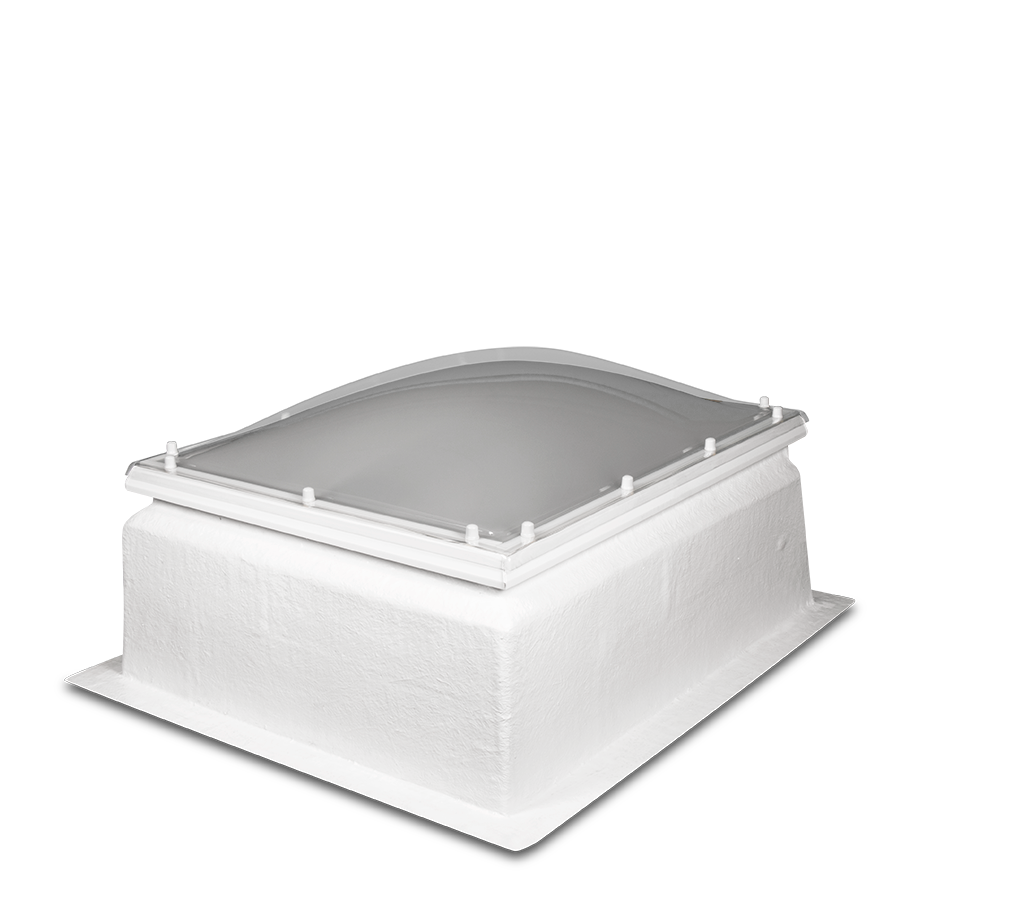

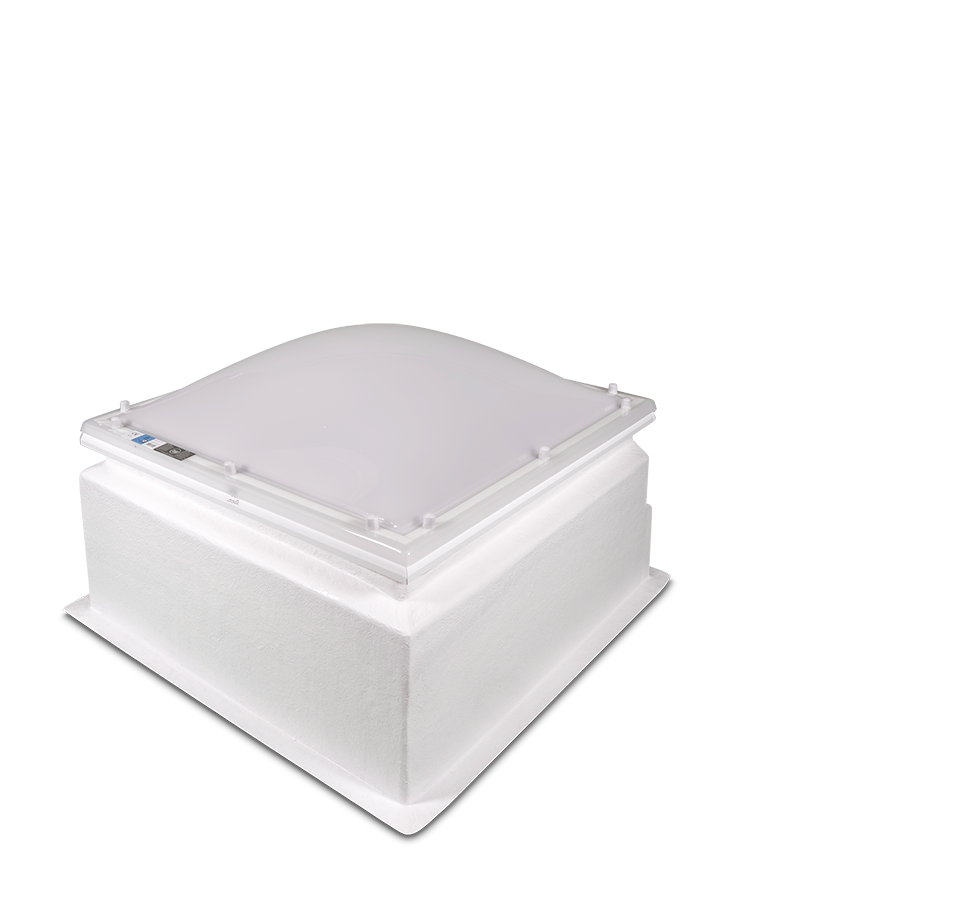

Certifié avec une coupole lumineuse

Matériau	Polycarbonate, verre acrylique, Suncontrol
Nombre de plateaux	à 3 ou 4 couches
Couleur	Transparent ou opale
Domaine d'application	Cage d'escalier, secteur industriel, espaces de vente, entrepôts
Résistant à l'effraction	uniquement avec une grille de protection supplémentaire

Téléchargements

Factsheet SDS 3

Mode d'emploi (DE)

Real RWA-Système certifié 30cm

Real RWA-Système certifié 50cm
